Descripción

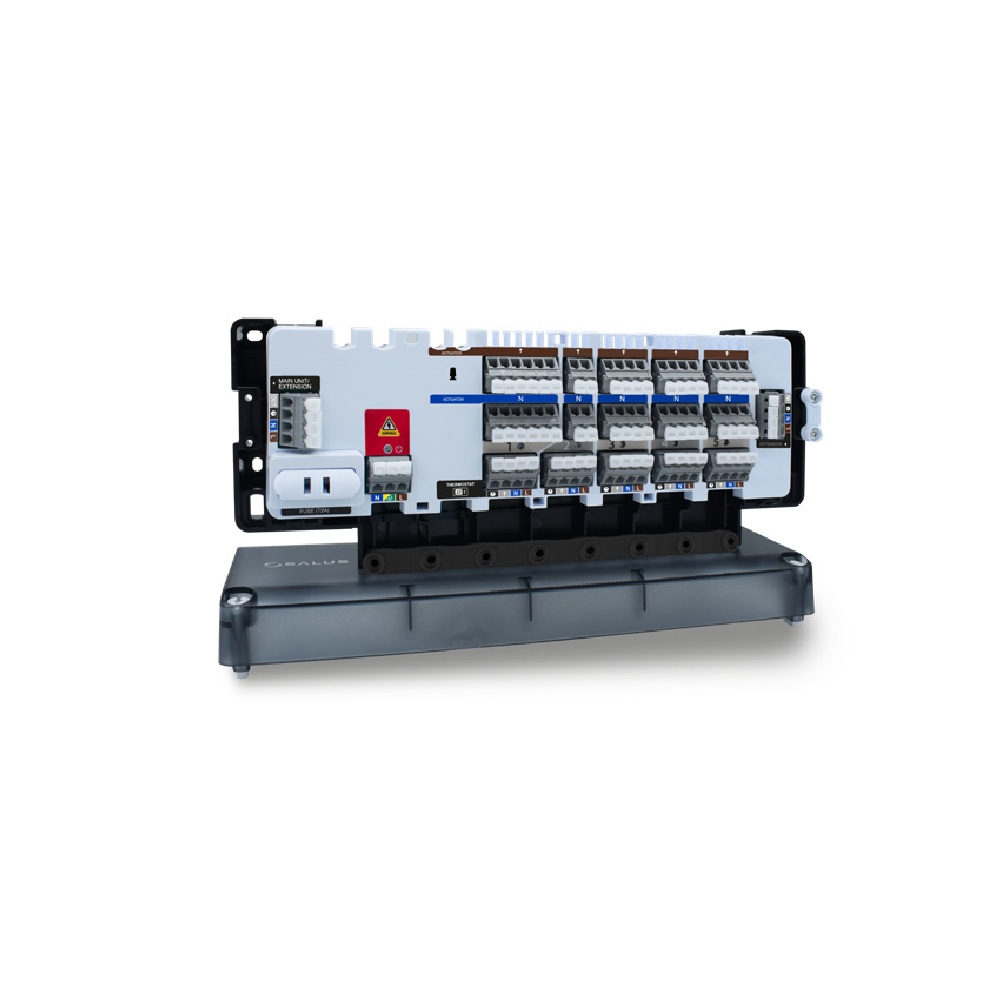

El módulo de ampliación SALUS CB 500X es un elemento del sistema de control de calefacción/refrigeración por suelo radiante. Permite ampliar en 5 zonas adicionales la caja de conexiones CB 500CO. En total se pueden conectar hasta 3 módulos de ampliación a una caja de conexiones CB 500CO, pudiendo incrementar así el número de zonas controladas en hasta 15 zonas adicionales a las 5 zonas que controla, de por sí, la caja CB 500CO. La conexión debe ser siempre en serie y con una longitud máxima de cable total (entre la CB 500CO y la última CB 500X) de aprox. 25 m. La caja de conexiones CB 500CO ejerce de caja principal y está equipada con un sistema de módulos que controla la fuente de calefacción y refrigeración; sin embargo, la caja CB 500X, al ejercer de módulo de ampliación, no dispone de dicho control.
Cada zona individual puede ser controlada por un termostato. Los termostatos que requieren una alimentación de 230 V pueden alimentarse directamente desde el módulo de ampliación. El módulo está diseñado para trabajar con actuadores de tipo NC (normalmente cerrado) y es apto para montaje en superficie o en carril DIN.
CARACTERÍSTICAS
– Cuenta con 20 salidas para la conexión de actuadores.
– Posibilidad de combinar hasta 3 módulos CB 500X conectados en serie con 1 caja de conexiones CB 500CO.
– Permite instalar los cables del termostato desde la parte inferior para facilitar la instalación.
– Práctico y cómodo sistema para la conexión de cables.
– Abrazaderas de protección extraíbles para todos los cables.
– Montaje en superficie o en carril DIN.
